MODULE 1 INTRODUCTION TO MIKROTIK ( PART 2 ) (MTCNA SERTIFIKASI)/Mudah Mengenal Mikrotik

 Langkah-Langkahnya

-Siapkan Router Hap Lite Dan Colokan Kabel ke routernya agar bisa menyala.

 Setelah semua perangkat dari routernya sudah kita  koneksikan powernya sudah kita colokan menggunakan kabel UTP dan sudah di hubungkan ke Laptop/PC kita , selanjutnya kita harus membuka Winbox nya

Lalu kita refresh dan maka akan muncul ip nya 0.0.0.0

Kalau sudah maka akan seperti ini lalu kita connect kan

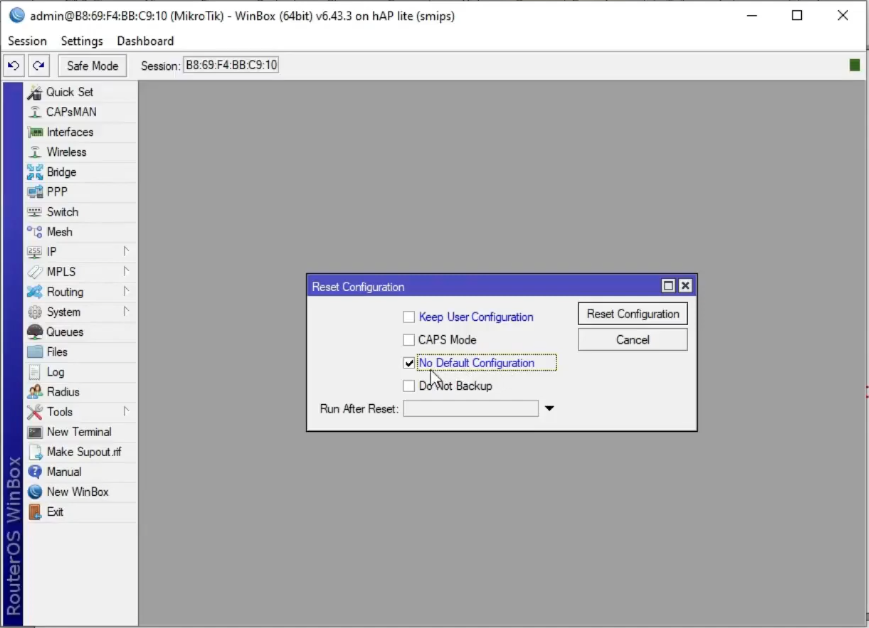

Setelah itu maka kita akan mereset winboxnya dengan masuk ke system dan pilih reset configuration

RouterBOARD - Type

RouterBoard memiliki sistem kode tertentu

Kode Lain ada di belakang tipe

1. U - dilengkapi port USB

2. A - Advanced, biasanya diatas lisensi level 4

3. H - Hight Performance, processor lebih tinggi

4. R - dilengkapi wireless card embedded.

5. G - dilengkapi port ethernet Gigabit

7. 2nD – dual channel

Arsitektur RouterBoard

1. Arsitektur RouterBoard dibedakan berdasarkan jenis dan kinerja

processor

2. software/OS untuk setiap arsitektur berbeda

Arsitektur RouterBoard

MikroTik vs cisco

Anda dapat melakukan hampir semua yang

dilakukan proprietary

router tersebut (Cisco) dengan hanya sebagian

kecil dari biaya router

tersebut dan memiliki fleksibilitas dalam

mengupgrade, kemudahan

manajemen dan pemeliharaan

IP ADDRESS

1. Berdasarkan jenisnya IP address dibedakan menjadi IP Public dan IP Private.

2. IP Public adalah IP addres yang digunakan untuk koneksi jaringan

global (internet) secara langsung dan bersifat unik .

3. IP Private digunakan untuk jaringan lokal (LAN)

4. Alokasi IP Privat adalah sbb

5. 127.0.0.0 – 127.255.255.255 (loopback address)

Tabel Subnetting

Mengakses MikroTik RouterOS

WINBOX

1. Cara paling mudah dalam mengakses dan

mengkonfigurasi MikroTik adalah menggunakan

winbox.

2. Winbox dapat didapatkan dari:

a. Web www.mikrotik.com

b. Via http/web IP atau domain Router MikroTik

c. Copy dari media penyimpanan

Default Setting RouterBoard

1. RouterBoard (RB) baru, atau setelah di reset defualt , memiliki

default konfigurasi dari pabrikannya yaitu :

192.168.88.x

LAB – Konek Router

1. Hubungkan Komputer dengan Router Mikrotik

2. Buka Aplikasi Winbox

3. Login Dengan MAC-Address

4. User=admin Password=“kosong”

E4:8D:8C:26:0C:C1 ETHER 1

E4:8D:8C:26:0C:C5 ETHER 5

LAB – Hapus Semua Configurasi Pabrik

1. Pastikan sudah terhubung ke Mikrotik dengan Winbox

2. Pilih Menu System

3. Reset Configuration

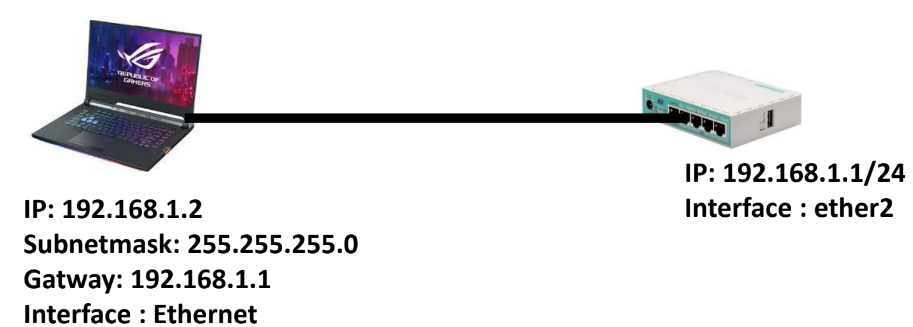

LAB-SKEMA

LAB - Setting IP LAN

Setting IP Client

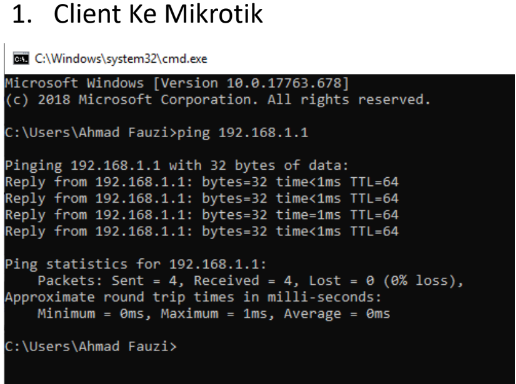

Test Koneksi

Test Koneksi

WebFig

Graphing

1. Di MikroTik ada Tools monitoring nya ada yang bernama Graphing ( MRTG )

2. Bisa diaktifkan dengan cara Tools – Graphing

Konfigurasi Via Terminal

1. Dalam kondisi tertentu remote dan konfigurasi via GUI tidak

memungkinkan dikarenakan hal-hal seperti; keterbatasan

bandwidth, kebutuhan untuk running script, remote via ..x console,

dll.

2. Remote & konfigurasi terminal bisa dilakukan dengan

cara:

a. Telnet ( via IP port 23, non secure connection)

b. SSH ( via IP Port 22, lebih secure dari telnet)

c. Serial console (kabel serial)

LAB-Telnet & SSH

Lisensi Mikrotik

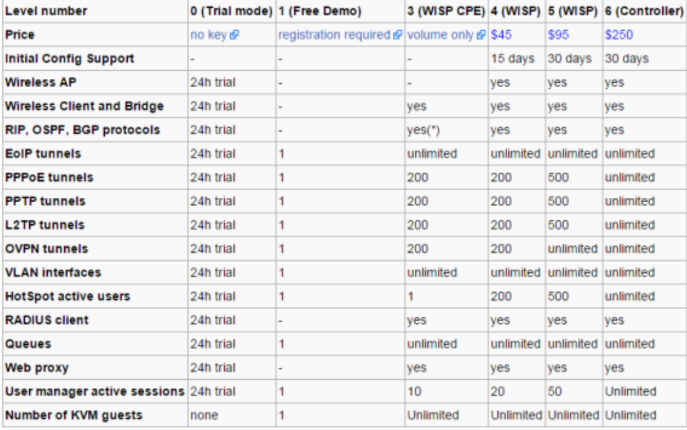

1. Fitur-fitur RouterOS ditentukan oleh level lisensi yang melekat pada

perangkat.

2. Level dari lisensi juga menentukan batasan upgrade

packet.

3. Lisensi melekat pada storage/media penyimpanan

(ex. Hardisk, NAND, USB, Compact Flash)

4. Bila media penyimpanan diformat dengan non

MikroTik, maka lisensi akan hilang.

Versi dan Lisensi Mikrotik

Lab – Cek Lisensi OS Mikrotik

1. System => Licences

SELESAI
